承插型盘扣式钢管脚手架及支撑架技术

 为进一步加强安全生产管理,适应当前建筑业技术迅速发展的形势,现对承插型盘扣式钢管支架作简要介绍。

  一、承插型盘扣式钢管支架主要构配件

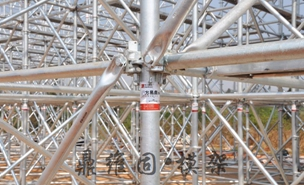

  承插型盘扣式钢管支架由立杆、水平杆、斜杆、可调底座及可调托座等构配件构成。立杆采用套管承插连接,水平杆和斜杆采用杆端扣接头卡入连接盘,用楔形插销连接,形成结构几何不变体系的钢管支架。根据其用途可分为模板支架和外脚手架两类。

  盘扣节点由焊接于立杆上的连接盘(可扣接8个方向扣接头的八边形或圆环形孔板)、水平杆杆端扣接头和斜杆杆端扣接头组成。

  承插型盘扣式钢管脚手架为φ60系列重型支撑,立杆规格有:1m、2m、3m,每隔0.5m焊有一个圆形连接盘,铸钢或钢板热锻制作的连接盘的厚度不应小于8mm,钢板冲压制作的连接盘厚度不应小于10mm,允许尺寸偏差均为±0.5mm;横杆及斜拉杆均为采用φ48×2.5焊管制成,两端焊有插头并配有楔型插销;搭设时每隔2.0m搭设一步横杆。

二、承插型盘扣式钢管支架搭设注意要点

  1)采用承插型盘扣式钢管支架搭设的外脚手架和承重支模架的专项施工方案,应对支架稳定性、抗倾覆、水平杆及斜杆的承载力、连接盘抗剪承载力、立杆地基承载力等进行安全验算。

  2)进入施工现场的钢管支架及构配件应在使用前进行复检,必须具有产品质量合格证、使用说明书及检测报告。

  3)插销连接应保证锤击自锁后不拔脱,抗拔力不得小于3kN。插销应具有可靠防拔脱构造措施,且应设置便于目视检查楔入深度的刻痕或颜色标记。

  4)立杆顶端可调托座伸出顶层水平杆或双槽钢托梁的悬臂长度严禁超过650mm,且丝杆外露长度严禁超过400mm,可调托座插入立杆或双槽钢托梁长度不得小于150mm;可调底座调节调节丝杆外露长度不应大于300mm,作为扫地杆的最底层水平杆离地高度不应大于550mm。

  三、承插型盘扣式钢管支架主要特点

  1)安全可靠。立杆上的圆盘与焊接在横杆或斜拉杆上的插头锁紧,接头传力可靠;立杆与立杆的连接为同轴心承插;各杆件轴心交于一点,承载力高,不易发生失稳。

  2)搭拆快、易管理,横杆、斜拉杆与立杆连接,用一把铁锤敲击楔型销即可完成搭设与拆除,速度快,功效高。全部杆件系列化、标准化,便于仓储、运输和堆放。

  3)适应性强,除搭设一些常规架体外,由于有斜拉杆的连接,还可搭设悬挑结构、跨空结构、整体移动、整体吊装、拆卸的架体。

  4)节省材料、绿色环保,由于采用低合金结构钢为主要材料,在表面热浸镀锌处理后,与其他支撑体系相比,在同等荷载情况下,材料可以节省1/3左右,产品寿命可达15年,节省相应的运输费、搭拆人工费、管理费、材料损耗等费用。
